Prévenir les risques chimiques avec le pictogramme danger
Dans les environnements de travail où les produits chimiques sont omniprésents, la communication sur les risques devient primordiale pour la sécurité des travailleurs et la protection de l'environnement.
Au cœur de cette communication se trouvent les pictogrammes danger, ces symboles standardisés qui permettent d’alerter instantanément sur les risques potentiels. Leur importance va bien au-delà d'une simple obligation réglementaire ; ils constituent la première ligne de défense contre les accidents chimiques en milieu professionnel.
Ce guide approfondi vous permettra de comprendre l'univers des pictogrammes danger, leur cadre réglementaire international, leur signification précise et leur application pratique dans divers environnements professionnels.
Les différents types de pictogrammes danger et leur signification
Le Système Général Harmonisé (SGH) et le règlement européen CLP (Classification, Labelling and Packaging) ont établi un système normalisé de neuf pictogrammes danger, chacun représentant une catégorie spécifique de danger. Cette harmonisation internationale facilite considérablement la reconnaissance et la compréhension des risques, quelle que soit l'origine géographique des produits chimiques.
Classification selon le SGH
Ce pictogramme, représentant une bombe qui explose, signale des substances ou mélanges pouvant provoquer une explosion sous l'effet de la chaleur, d'un choc ou d'une friction. On le retrouve notamment sur :
- Les explosifs instables
- Les peroxydes organiques de type A et B
- Les substances autoréactives de type A et B
Exemple concret : Le trinitrotoluène (TNT), l'azide de plomb ou certains composés utilisés dans les feux d'artifice portent ce pictogramme.
Symbolisé par une flamme, ce pictogramme identifie les substances susceptibles de s'enflammer facilement au contact d'une source d'ignition, par friction ou au contact de l'eau. Il s'applique aux :
- Liquides et aérosols inflammables
- Solides inflammables
- Gaz inflammables
- Substances auto-échauffantes
Exemple concret : L'éthanol, l'acétone, l'essence, le propane et de nombreux solvants organiques couramment utilisés en laboratoire sont marqués de ce symbole.
Représenté par une flamme au-dessus d'un cercle, ce pictogramme indique des substances qui peuvent provoquer ou aggraver un incendie, voire provoquer une explosion en présence de matières combustibles. On retrouve ce pictogramme sur :
- Les gaz comburants
- Les liquides comburants
- Les solides comburants
Exemple concret : Le peroxyde d'hydrogène concentré, le nitrate d'ammonium et le permanganate de potassium sont typiquement identifiés par ce pictogramme.
Ce pictogramme, figurant une bouteille de gaz, signale des gaz comprimés, liquéfiés, dissous ou réfrigérés qui peuvent exploser sous l'effet de la chaleur ou provoquer des brûlures cryogéniques. Il s'applique à tous les gaz conditionnés à une pression supérieure à 200 kPa.
Exemple concret : Les bouteilles d'oxygène médical, d'acétylène pour soudure, d'azote liquide ou de CO2 pour extincteurs portent ce pictogramme.
Symbolisé par une éprouvette renversant du liquide sur une main et une surface métallique, il identifie les substances pouvant attaquer sévèrement la peau, les yeux ou les métaux. Ce pictogramme signale :
- Les corrosifs cutanés
- Les substances provoquant des lésions oculaires graves
- Les corrosifs pour les métaux
Exemple concret : L'acide sulfurique, l'hydroxyde de sodium (soude caustique) et l'ammoniaque concentrée sont typiquement marqués de ce symbole.

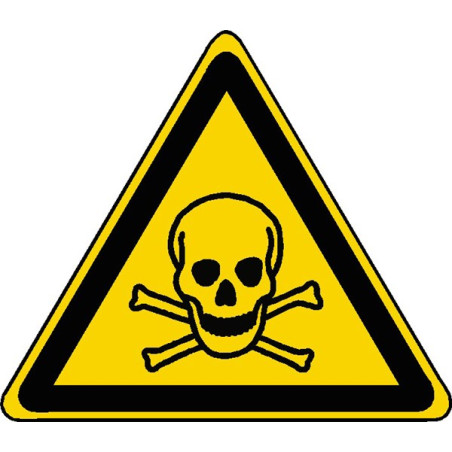

Représenté par une tête de mort sur deux tibias croisés, ce pictogramme alerte sur des substances pouvant entraîner des effets néfastes graves, voire mortels, après une exposition unique, même en faible quantité. Il s'applique aux substances classées en catégories 1, 2 et 3 de toxicité aiguë.
Exemple concret : Le cyanure d'hydrogène, la strychnine et certains pesticides hautement toxiques comme le parathion portent ce symbole redouté.
SGH07 : Nocif ou irritant
Ce pictogramme, figurant un point d'exclamation, signale des substances moins dangereuses que celles marquées SGH06, mais pouvant néanmoins causer des irritations cutanées, oculaires ou respiratoires, des allergies cutanées, ou une toxicité pour certains organes. On le retrouve sur :
- Les irritants (peau, yeux, voies respiratoires)
- Les sensibilisants cutanés
- Les substances narcotiques
- Les substances toxiques en catégorie 4
Exemple concret : De nombreux détergents, certains solvants comme le toluène, ou l'eau de Javel diluée portent ce pictogramme.
Ce pictogramme, figurant un point d'exclamation, signale des substances moins dangereuses que celles marquées SGH06, mais pouvant néanmoins causer des irritations cutanées, oculaires ou respiratoires, des allergies cutanées, ou une toxicité pour certains organes. On le retrouve sur :
- Les irritants (peau, yeux, voies respiratoires)
- Les sensibilisants cutanés
- Les substances narcotiques
- Les substances toxiques en catégorie 4
Exemple concret : De nombreux détergents, certains solvants comme le toluène, ou l'eau de Javel diluée portent ce pictogramme.
Symbolisé par un individu stylisé au torse endommagé, ce pictogramme alerte sur des dangers à long terme pour la santé. Il identifie les substances :
- Cancérogènes, Mutagènes, Reprotoxiques (CMR)
- Toxiques pour certains organes cibles
- Sensibilisants respiratoires
- Présentant un danger par aspiration
Exemple concret : Le benzène (cancérigène), le plomb et ses composés (toxicité pour le système nerveux), ou l'amiante portent ce pictogramme.
Représenté par un arbre mort et un poisson, ce pictogramme signale des substances toxiques pour les organismes aquatiques et potentiellement néfastes pour l'écosystème à long terme.
Exemple concret : De nombreux pesticides, le mercure et ses composés, ainsi que certains conservateurs comme le tributylétain sont identifiés par ce pictogramme.
Exemples concrets et études de cas
L'interprétation incorrecte des pictogrammes danger peut avoir des conséquences graves comme le montre un incident survenu dans un laboratoire universitaire.
En 2019, dans un laboratoire universitaire français, un étudiant a manipulé du peroxyde d'hydrogène concentré (marqué SGH03 et SGH05) sans équipement de protection adéquat, ne reconnaissant pas la signification du pictogramme comburant. Le produit a été mis en contact avec des composés organiques, provoquant une réaction violente et des brûlures chimiques graves. Cet incident souligne l'importance cruciale d'une formation appropriée à l'interprétation des pictogrammes.
| Nom du pictogramme | Symbole | Type de danger | Exemple concret |
|---|---|---|---|
| SGH01 : Explosif | 💥 | Explosion, détonation | TNT, azide de plomb, feux d’artifice |
| SGH02 : Inflammable | 🔥 | Inflammation (liquide, gaz, solide) | Éthanol, essence, acétone |
| SGH03 : Comburant | 🧪🔥 | Réaction violente avec les combustibles | Peroxyde d’hydrogène concentré |
| SGH04 : Gaz sous pression | 🧴❄️ | Explosion liée à la pression, brûlures cryogéniques | CO₂, azote liquide, oxygène comprimé |
| SGH05 : Corrosif | 🧪☠️ | Corrosion de la peau, des yeux, des métaux | Soude caustique, acide sulfurique |
| SGH06 : Toxicité aiguë | ☠️ | Toxicité immédiate, potentiellement mortelle | Cyanure, strychnine, parathion |
| SGH07 : Nocif / irritant | ❗ | Irritation, somnolence, allergie, toxicité modérée | Toluène, eau de Javel diluée |
| SGH08 : Danger pour la santé | 🫁 | Effets graves à long terme (CMR, aspiration...) | Benzène, plomb, amiante |
| SGH09 : Danger pour l’environnement | 🌊🐟 | Toxicité pour les milieux aquatiques | Mercure, pesticides, tributylétain |
L'importance de connaître et d'utiliser les pictogrammes danger
La reconnaissance et l'interprétation correctes des pictogrammes danger ne doivent pas être négligées. Elles constituent une nécessité fondamentale pour garantir la sécurité des travailleurs et la protection de l'environnement.
Sécurité au travail et protection de l'environnement
Une connaissance approfondie des pictogrammes danger permet :
- L'identification immédiate des risques : En un coup d'œil, les travailleurs peuvent évaluer la nature et la gravité des dangers associés aux produits qu'ils manipulent, sans nécessiter la lecture complète des fiches de données de sécurité.
- La mise en œuvre des mesures de protection adaptées : Chaque pictogramme implique des précautions spécifiques. Par exemple, un produit portant le pictogramme SGH02 (inflammable) nécessitera un stockage à l'écart des sources d'ignition, tandis qu'un produit marqué SGH05 (corrosif) exigera le port de gants et de lunettes de protection spécifiques.
- La prévention des incompatibilités dangereuses : Les pictogrammes permettent d'identifier rapidement les produits qui ne doivent pas être stockés ensemble. Par exemple, les comburants (SGH03) ne doivent jamais être à proximité de produits inflammables (SGH02).
- La réduction des impacts environnementaux : Le pictogramme SGH09 alerte sur les substances nécessitant une élimination contrôlée pour éviter la contamination des écosystèmes.
La responsabilité de l'employeur est engagée dans ce domaine, comme le rappelle l'article R4412-38 du Code du travail, qui impose une formation adéquate des travailleurs à la lecture et à l'interprétation des étiquettes de danger.
Réglementation internationale
L'utilisation des pictogrammes danger s'inscrit dans un cadre réglementaire international rigoureux :
- Le Système Général Harmonisé (SGH) : Développé sous l'égide des Nations Unies, ce système vise à harmoniser mondialement les critères de classification des dangers et les éléments de communication, dont les pictogrammes. La dernière révision (8e édition) a été publiée en 2019.
- Le règlement CLP (1272/2008/CE) : Appliqué dans l'Union Européenne, ce règlement transpose les dispositions du SGH et définit précisément les conditions d'étiquetage des substances et mélanges dangereux.
- Le SMTUD (Système Mondial de Transmission Uniformisée des Données) : Cette norme complète le SGH en garantissant la transmission efficace des informations de sécurité tout au long de la chaîne d'approvisionnement.
- Les normes ISO : Plusieurs normes encadrent l'utilisation des pictogrammes, notamment :
- ISO 7010 : Symboles graphiques - Couleurs de sécurité et signaux de sécurité
- ISO 3864 : Symboles graphiques - Couleurs de sécurité et signaux de sécurité
Cette harmonisation internationale facilite le commerce mondial des produits chimiques tout en maintenant un niveau élevé de protection pour la santé humaine et l'environnement.
Matériaux, dimensions et personnalisation des pictogrammes danger
Pour être efficaces, les pictogrammes danger doivent non seulement être conformes aux normes réglementaires, mais aussi être fabriqués avec des matériaux adaptés à leur environnement d'utilisation.
Matériaux utilisés
Les supports utilisés pour les pictogrammes danger varient selon leur destination et les contraintes environnementales :
- Aluminium : Matériau de référence pour les environnements exigeants, l'aluminium offre une excellente résistance aux intempéries, aux produits chimiques et aux UV. Son épaisseur standard (1 à 2 mm) assure rigidité et durabilité, avec une espérance de vie pouvant dépasser 10 ans en extérieur.
- PVC : Solution économique pour les usages intérieurs, le PVC offre une bonne résistance chimique mais une durabilité limitée face aux UV. Disponible en différentes épaisseurs (de 0,5 à 3 mm), il convient parfaitement aux laboratoires et zones de stockage abritées.
- Dibond : Composé d'une âme en polyéthylène entre deux feuilles d'aluminium, ce matériau premium combine légèreté et résistance exceptionnelle. Il est particulièrement adapté aux environnements corrosifs comme les industries chimiques lourdes.
- Polypropylène : Alternative flexible et résistante aux produits chimiques, ce matériau convient aux surfaces non planes et présente une bonne résistance aux acides et bases.
- Vinyle adhésif : Solution pratique pour l'étiquetage direct des contenants, ces étiquettes présentent différents niveaux de résistance aux produits chimiques selon leur composition.
Dimensions et options de personnalisation
Les dimensions des pictogrammes danger varient selon leur usage :
- Étiquetage des produits : Sur les contenants, les pictogrammes doivent mesurer au minimum 1 cm² (généralement 1,5 × 1,5 cm ou 2 × 2 cm).
- Signalisation des zones : Pour les panneaux d'avertissement en milieu professionnel, les dimensions courantes sont 100 × 100 mm, 150 × 150 mm ou 200 × 200 mm, selon la distance d'observation.
- Signalisation de transport : Les dimensions standards pour le transport des matières dangereuses sont de 100 × 100 mm ou 250 × 250 mm selon le type de véhicule.
La personnalisation des pictogrammes danger, bien que strictement encadrée par la réglementation, peut inclure :
- L'ajout de textes multilingues complémentaires
- L'intégration dans une signalétique d'entreprise cohérente
- La combinaison de plusieurs pictogrammes sur un même support
- L'adaptation des formats aux contraintes spécifiques d'installation
La personnalisation de panneaux doit toujours respecter les proportions, couleurs et symboles définis par la réglementation, comme détaillé dans l'annexe V du règlement CLP pour l'Union Européenne.
Utilisation des pictogrammes danger : nos recommandations
Une approche systématique et méthodique de l'utilisation des pictogrammes danger permet d'optimiser leur efficacité en tant qu'outils de communication des risques.
Choisir le bon pictogramme
- Évaluation des données de sécurité : La classification d'un produit chimique, et donc les pictogrammes associés, doit être basée sur des données fiables issues des fiches de données de sécurité (FDS) du fournisseur ou d'analyses spécifiques.
- Hiérarchisation des dangers : Lorsqu'une substance présente plusieurs dangers, il est essentiel d'appliquer tous les pictogrammes pertinents, sauf dans les cas de redondance prévus par la réglementation (par exemple, SGH06 rend généralement SGH07 inutile pour la même voie d'exposition).
- Adaptation au contexte : Pour les mélanges préparés en interne, comme dans les laboratoires de recherche, une réévaluation régulière de la classification est nécessaire en cas de modification de composition.
- Consultation des bases de données spécialisées : Des ressources comme l'Inventaire des classifications et des étiquetages de l'ECHA (Agence européenne des produits chimiques) peuvent aider à déterminer la classification officielle des substances pures.
Mise en place et formation des équipes
L'implémentation d'un système efficace de communication des dangers chimiques via les pictogrammes nécessite une approche structurée :
- Documents opérationnels : Les pictogrammes doivent figurer non seulement sur les étiquettes des produits, mais aussi dans les procédures de travail, les fiches de poste et les plans de prévention.
- Signalisation des zones à risque : Au-delà de l'étiquetage des contenants, les pictogrammes devraient marquer clairement les zones de stockage et de manipulation des produits dangereux.
- Programme de formation structuré : Une formation initiale et des rappels réguliers sur la signification des pictogrammes et les actions associées sont essentiels. Cette formation devrait inclure :
- Des exercices de reconnaissance et d'interprétation
- Des mises en situation pratiques
- L'explication des mesures de prévention associées à chaque pictogramme
- Évaluation des connaissances : Des tests périodiques permettent de vérifier la compréhension des pictogrammes par le personnel et d'identifier les besoins de formation complémentaire.
Cas d'utilisation et impacts sur la sécurité au travail
L'application rigoureuse d'un système de pictogrammes danger produit des effets tangibles sur la sécurité au travail et la protection de l'environnement.
Exemples pratiques
Réorganisation d'un magasin de stockage chimique
Une entreprise pharmaceutique française a réorganisé son magasin de stockage en utilisant les pictogrammes danger comme principe directeur. Les produits ont été regroupés par compatibilité, avec une séparation physique des incompatibilités majeures (notamment inflammables/comburants). Cette réorganisation, associée à une formation du personnel, a permis d'éliminer plusieurs situations à haut risque et de réduire de 68% le temps nécessaire pour identifier le bon emplacement de stockage.
Gestion des déchets chimiques optimisée
Un site industriel a appliqué les pictogrammes danger sur les conteneurs de collecte des déchets, permettant aux opérateurs d'identifier immédiatement le contenant approprié pour chaque type de déchet. Ce système a non seulement réduit les risques d'accidents liés au mélange de produits incompatibles, mais a également facilité le tri et optimisé les coûts de traitement des déchets.
L’impact des pictogrammes danger sur la protection de l'environnement
L'utilisation correcte des pictogrammes danger, particulièrement SGH09 (danger pour l'environnement), a des implications significatives pour la protection des écosystèmes :
- Prévention des rejets accidentels : L'identification claire des produits écotoxiques permet de mettre en place des mesures de confinement adaptées, réduisant le risque de contamination des eaux et des sols.
- Optimisation de la gestion des déchets : Les pictogrammes facilitent le tri et l'orientation des déchets vers les filières de traitement appropriées, limitant leur impact environnemental.
- Sensibilisation aux enjeux écologiques : La présence visible du pictogramme SGH09 contribue à sensibiliser les utilisateurs à l'impact potentiel des produits chimiques sur l'environnement.
Les pictogrammes danger constituent un langage universel de la sécurité chimique. Leur compréhension et leur utilisation correctes sont fondamentales pour garantir la sécurité des travailleurs, la protection de l'environnement et la conformité réglementaire.
